Module à relais bistable (comme Jouef 9893, 931 et 9310)

Référence : 333-5559

7,20 € TTC

Module relais bistable

- dimensions 3x5 cm
- Pouvoir de coupure 3A jusqu'à 30V continus et 1A au-dessus de cette tension.
- Tension de fonctionnement des bobines relais 9 a 18V alternatifs ou continus.

Ce relais permet de remplacer les anciens relais Jouef du type 9893, 931 et 9310.

Un exemple de montage est indiqué en schéma 1 et 2.
Utilisation de la carte 5559 pour indiquer par LED la position de l'aiguille d'un aiguillage.

Informations complémentaires

Lien vers : Schémas de raccordement

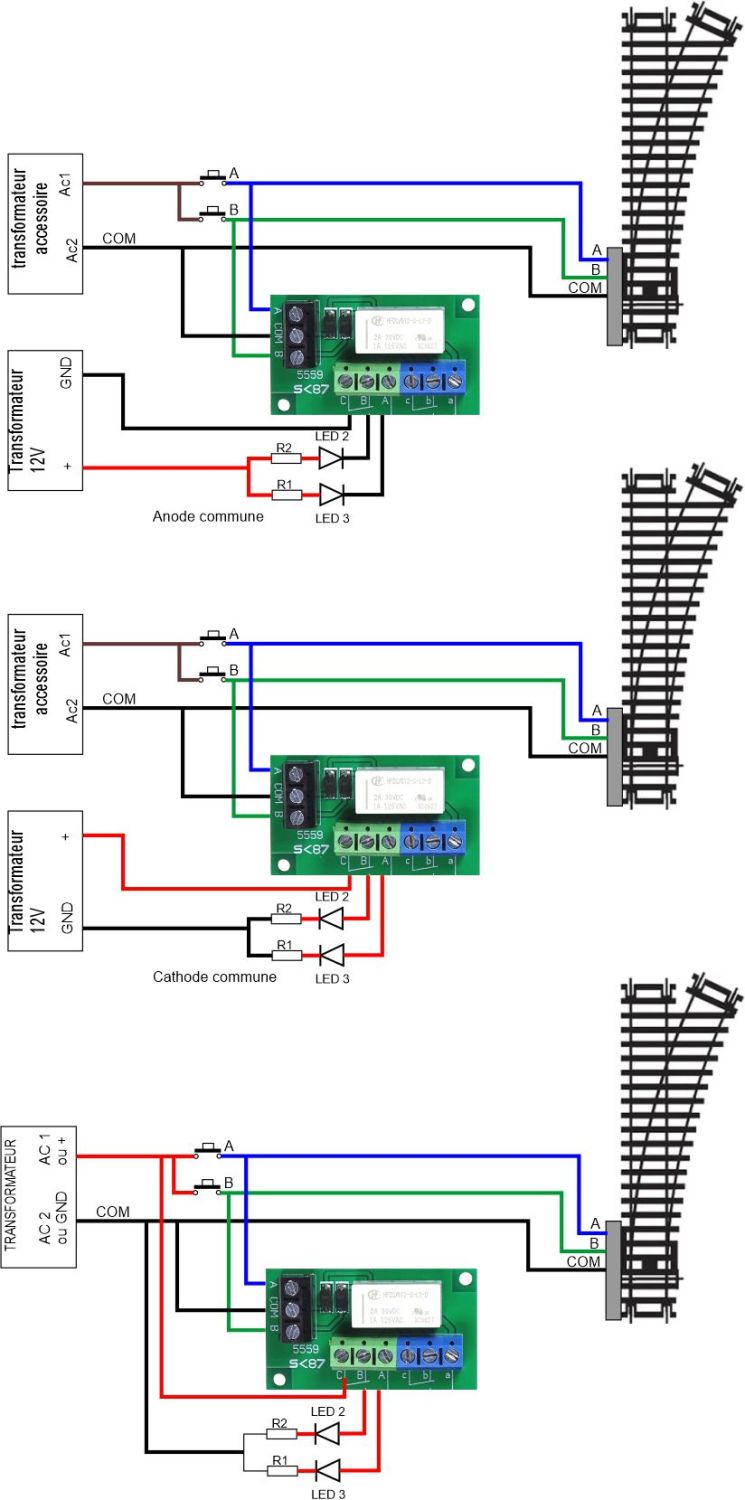

Schéma 1
Utilisation avec une tension unique alternative ou continue, celle qui commande vos aiguillage
Si la tension est alternative installez la diode D1 (1N4148 ou 1N4007 ou équivalent)

Schéma 2 et 3, schémas conseillés
Utilisation de 2 alimentations : celle utilisée pour les aiguillages et l'autre destinée aux LED ou module électronique, idéalement 12V continue
R1 et R2, prévoir une résistance au dessus de 1k ohms avec 2 résistances de valeurs différentes, vous pouvez adapter l'intensité lumineuse de chaque LED, par exemple une LED rouge et une LED verte. Il est également possible d'utiliser une seule résistance pour les 2 LED
Il est bien entendu possible d'utiliser cette carte dans un automatisme autre que l'exemple ci-dessus.
