  • Nouveauté

Led bicolore canon de 2mm par 2 pièces - Rouge blanc Cathode commune

Référence : 260-2mm-BL/RO Cathode commune

1,50 € TTC

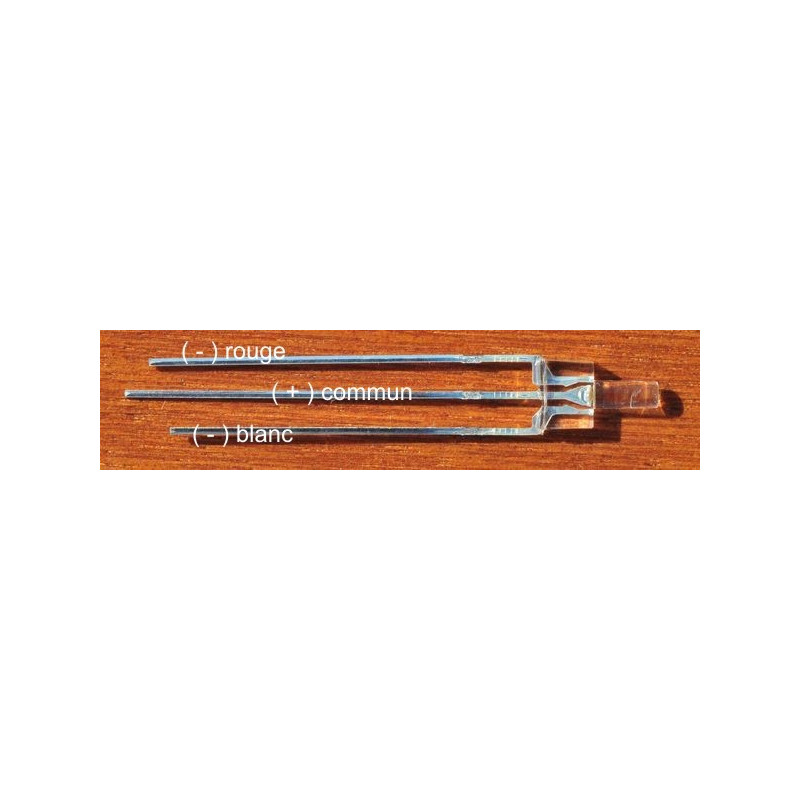

Information de cablage : ATTENTION pour cette référence de LED les Cathodes sont communes contrairement à la photo qui représente une led Anode commune.

https://micro-modele.fr/img/cms/Cablage_led_bicolore.pdf

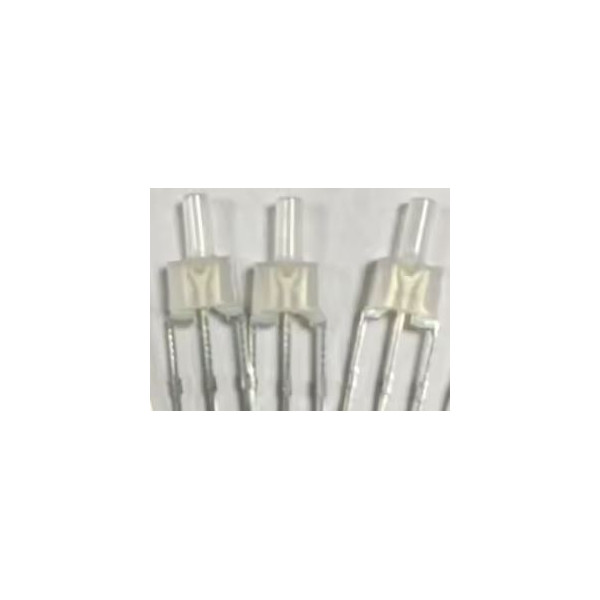

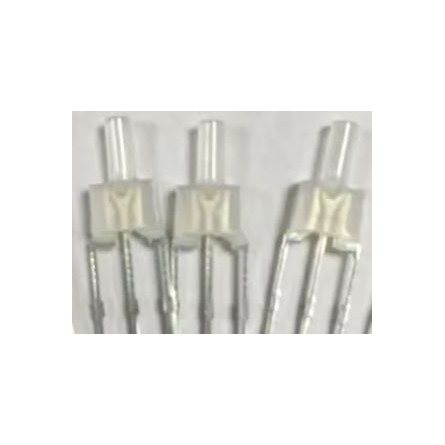

Lot de 2 LED bicolores à canon de 2mm cathode commune 3 fils rouge et blanc. Idéales pour l'éclairage réversible des modèles réduits de trains

Informations complémentaires

Le canon de 2 mm est transparent. Sa longueur est de 4 mm.

Couleurs : rouge et blanc. Le blanc peut être corrigé avec un vernis de couleur jaune transparent (Humbrol, Tamiya,revell ...).

Câblage :

  • Patte courte = + blanc (tension de seuil 3V-3V2 intensité 600-800 mcd )
  • Patte moyenne = + rouge (tension de seuil 2V-2V2 intensité 200-250 mcd )
  • Patte longue = - commun aux 2 couleurs.

La tension de seuil et l'intensité étant différente entre les 2 leds, il est possible de monter des résistances différentes (si nécessaire) en les câblant côté ( + ) sinon la résistance unique sera câblée côté ( - ) (au centre)
